試驗室所在制造行業：生物化工類——省部聯建試驗室

主要項目:主要研究方向是重組蛋白工程、生物醫學材料、高密度發酵工程和產品開發。目前，該公司正在開發仿人膠原蛋白系列衍生物及其下游產品。

為類似實驗室版本的建設朋友提供參考！

我國生物實驗室設施建設正處于向現代化快速發展的階段，這就要求生物實驗室設施的規劃設計既要實用又要前瞻性。生物實驗室設施和設備的水平和現代化程度越高，生物實驗室的水平越高，其意義就越大。作者希望通過這一論壇，能為類似實驗室的編輯提供參考。

生物實驗室項目設計

生物實驗室具有相對靈活和經濟的特點:實驗室的基本工作區域規模是規劃所需的工作區域規模，以確保生物研究的安全運行。

實驗室應該有足夠的空間放置儀器和設備。劃分的實驗室工作區板也可以獨立顯示各自的用途，使得實驗工作可以在小區域內進行，而不影響其他實驗項目，同時在必要時可以將大規模的實驗工作整合在一起。

考慮到有效利用保護、工作和配置的區域劃分，避免了面積和空間的浪費。

發酵實驗室——發酵實驗室平面效果圖；

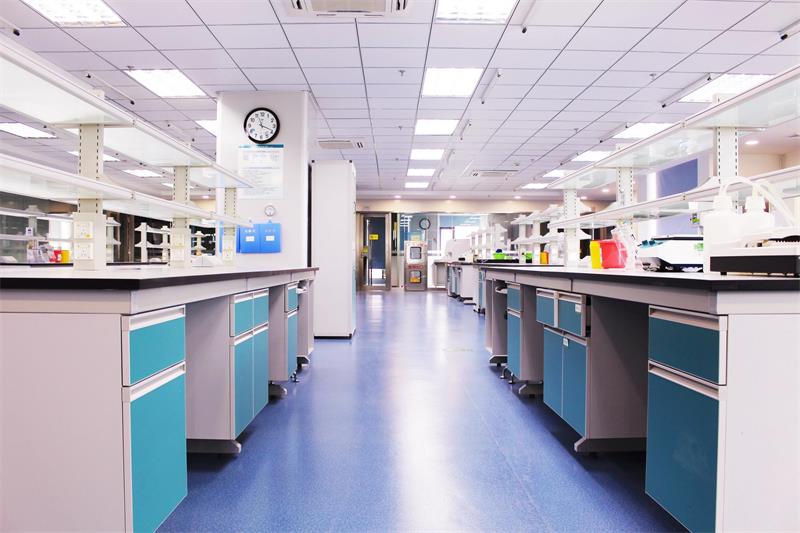

該實驗室的設計效果如下:

發酵實驗室

空間利用度是綽綽有余( ⊙ o ⊙ )啊！ 每次來參觀的，一般都是7·~10個人 ，進來都感覺展不開！！

發酵實驗室進門后，從走手邊數，設備依次是：

超凈工作臺，搖床，生化培養箱;;

高壓滅菌鍋，大容量離心機，生化分析儀（圖上未表示），發酵控制面板，30L發酵罐，空氣壓縮機

水池，發酵控制面板，12.8L發酵罐，尾氣，電腦，尾氣分析儀

發酵實驗室

布局：整合在一起進行大規模的實驗工作。

在這個實驗室，可以完成發酵種子液的培養，上罐發酵做實驗或者生產。因為是在一個房間進行，避免了多個房間的交叉污染。

發酵間可以完成從搖瓶培養，12.8L發酵工藝初步小試，30L發酵罐上的初步放大工藝研究。

其中，單單從一種菌株來講，可以實現發酵生產。既是：一級菌株種子的活化，二級菌株種子的活化，到上罐操作。

超凈工作臺，完成菌的分離鑒定、凍存管到平板培養基的對接；一級種子到二級種子的對接，

搖床：完成一級菌株種子的活化，二級菌株種子的活化培養（或者搖瓶培養基的優化操作，可以在更大容積的搖床上完成，）

生化培養箱：主要是培養平板菌

高壓滅菌鍋： 完成底物培養基，補料培養基的滅菌操作

生化分析儀：完成發酵培養過程中，在線或者離線檢測，檢測發酵液營養物質成分變化的動態

12.8L 30L發酵罐： 完成發酵試驗與生產

空氣壓縮機：為發酵罐提空壓縮空氣（一個跟蹤小罐 一個大官）
